智能离心振动干燥机
Changfeng Sports

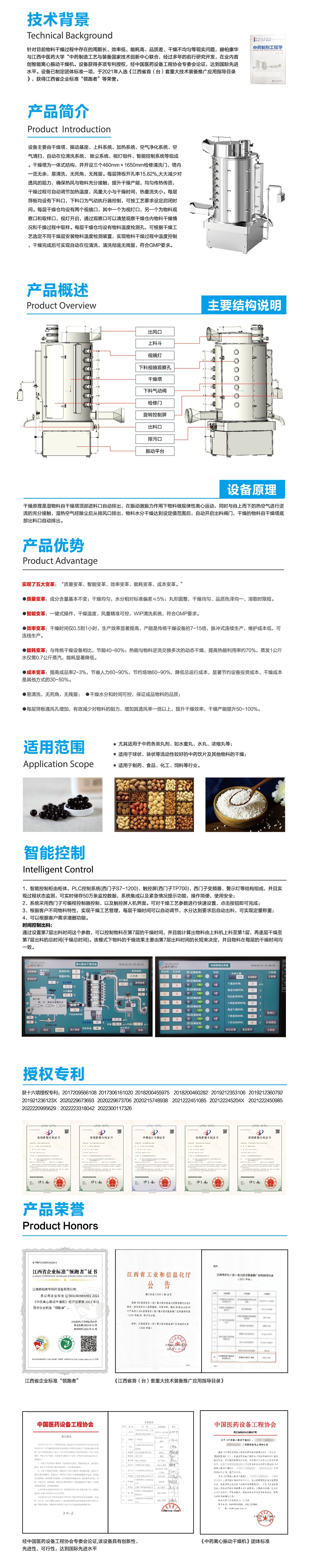

1.产品简介

获得六项专利(二项发明专利,三项实用新型专利,一项外观专利

专利号:201120365120.3   201420215899.4  201720956610.8

        201730616102.0   201820046028.2  201810026800.9



该设备主要由干燥塔,振动基座,加料系统,加热系统,空气净化系统,自动空气清扫和净水冲洗系统,除尘系统,智能控制系统等组成。干燥塔内设有独特的离心轨道,烘干轨迹长。3万多个通风孔或鸭舌孔的筛板面,可有效减少对物料的阻力,增加其透风面积,确保热风与物料充分接触,均匀传热传质,干燥过程可自动调节加热温度、风量大小与烘干时间,热量流失较小,每层每条导槽都设有自动空气清扫和净水冲洗系统,符合GMP要求,配合离心振动过程,烘干效果良好,是物料除湿烘干的理想设备。

干燥原理是湿物料自干燥塔顶部进料口自动进入,在重力与振动激振力作用下物料做规律性离心运动,同时与自下而上的热空气进行逆流的充分接触,湿热空气经除尘后从排风口排出,而干燥完成的物料自干燥塔底部出料口自动排出。



2.产品优势

Ø 实现了五大变革:“质量变革、智能变革、效率变革、能耗变革、成本变革”;

Ø 多层逆流干燥,提高了能源利用率,能耗低,节能40-60%;

Ø 干燥时间短,高温受热时间约3-5min,适合含热敏性、挥发性成分的物料干燥,保证物料的品质;

Ø 100的有序运动,保证物料干燥均匀,避免了阴阳面裂丸等不良干燥现象;

Ø 自动进、出料,避免人员接触物料造成的污染,更符合GMP要求;

Ø 连续式生产,产量高,符合制药行业发展的要求;

Ø 可视化人机界面,实现生产过程工艺参数在线监控与记录。


3.智能控制系统

1、智能控制柜由柜体,西门子PLC控制系统(S7-1200)、触控屏(TP700)、变频器,警示灯等结构组成,并且实现过程状态监测,可实时储存50万条监控数据,系统集成以及紧急情况提示功能,操作简便,使用安全。

2、系统采用西门子可编程控制器控制,以及触控屏人机界面。可对干燥工艺参数进行快速设置,点击按钮即可完成。

3、根据客户不同物料特性,实现干燥工艺管理。

4、可以根据客户需求增删功能。




4.技术背景:

针对目前物料干燥过程中存在的周期长、效率低、能耗高、品质差、干燥不均匀等现实问题,“赫柏康华“与江西中医药大学“创新药物与高效节能降耗制药设备国家重点实验室”联合,经过5年的潜心研究开发,在行业内首创智能离心振动干燥机,并获多项专利授权。

5.适用范围

尤其适用于中药各类丸剂,如蜜丸,水丸,浓缩丸等;适用于制药、食品、化工、饲料等行业的颗粒状物料;适用于短条状、球状、块状的中药饮片及其他物料

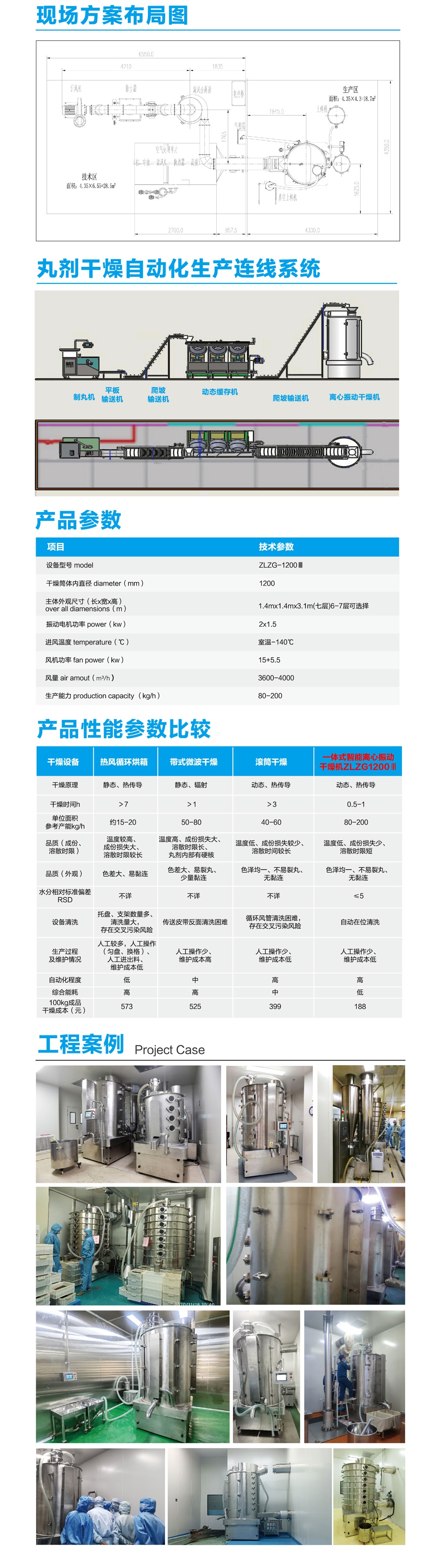

6.技术参数

主要技术参数:

设备型号Model

ZLZG-1200

干燥筒体直径diameter(mm)

1200

主机外形尺寸over all dimensions(m)

1.4×1.4×2.8

振动电机功率power(kw)

2×1.5

风机功率fan power(kw)

5.5+3

进风温度temperature(℃)

30-150

风量air amount(m3/h)

3600-4000

生产能力production capacity(kg/h)

100-160

重量weight(kg)

1300
